YSM D Mark III para revisar reemplazos de bombas Summit Clark 3
Revise el patrón Durco Mark 3 de su Clark 3 con datos de placa, hidráulica e interfaces antes de definir el reemplazo o la pieza.
- Programa D Mark III de álabes inversos
- Cobertura de referencia 1K, 2K y 3K
- Correspondencia Clark 3 a verificar por equipo
IDENTIFICACIÓN Y ALCANCESummit Clark 3
Las bombas y piezas YSM son productos no OEM. Summit Clark 3 y Durco Mark 3 se mencionan como equipos y patrones de referencia. La cobertura D Mark III no acredita una correspondencia universal de grupos ni sustituye la revisión del plano y de la pieza concreta. Este programa no utiliza el cruce Summit 2196 / G196.
Solicitar fotografía y plano →01 · Selección e ingeniería
Datos técnicos y documentación
Las tablas describen tamaños y referencias del programa D Mark III. No asignan automáticamente esos grupos a cualquier Summit Clark 3. Conserve el orden, los sufijos y la designación completa de la placa; compruebe el punto hidráulico y las interfaces de cada configuración.
| Parámetro | Dato de referencia y alcance |
|---|---|
| Equipo de referencia | Summit Clark 3; correspondencia específica pendiente de identificación y revisión |
| Programa YSM | D Mark III, patrón Durco Mark 3 |
| Impulsor del programa | Álabes inversos, ajuste externo y acceso posterior |
| Cobertura de referencia | Grupos D Mark III 1K, 2K y 3K; no constituyen un cruce universal Clark 3 |
| Cámaras de sello del programa | CBS, CBL, FMS y FML, según configuración |
| Materiales documentados del programa | CF8M, CD4MCu, CN7M, WCB, Hastelloy B/C, níquel, titanio y aleación de zirconio; confirmar por componente y servicio |
Clark 3 dentro del programa D Mark III
La Summit Clark 3 sigue el patrón Durco Mark 3 de bomba de proceso horizontal con impulsor de álabes inversos. La familia YSM D Mark III utiliza ese patrón para revisar bombas completas, extremos hidráulicos y repuestos. El programa se distingue del de Summit 2196, que se evalúa frente a G196.
La revisión dimensional considera la envolvente ANSI/ASME B73.1 y las interfaces del grupo y tamaño. La correspondencia de una Clark 3 concreta se confirma con placa, tamaño, grupo, número de serie y plano; el nombre de la familia no acredita por sí solo un reemplazo.

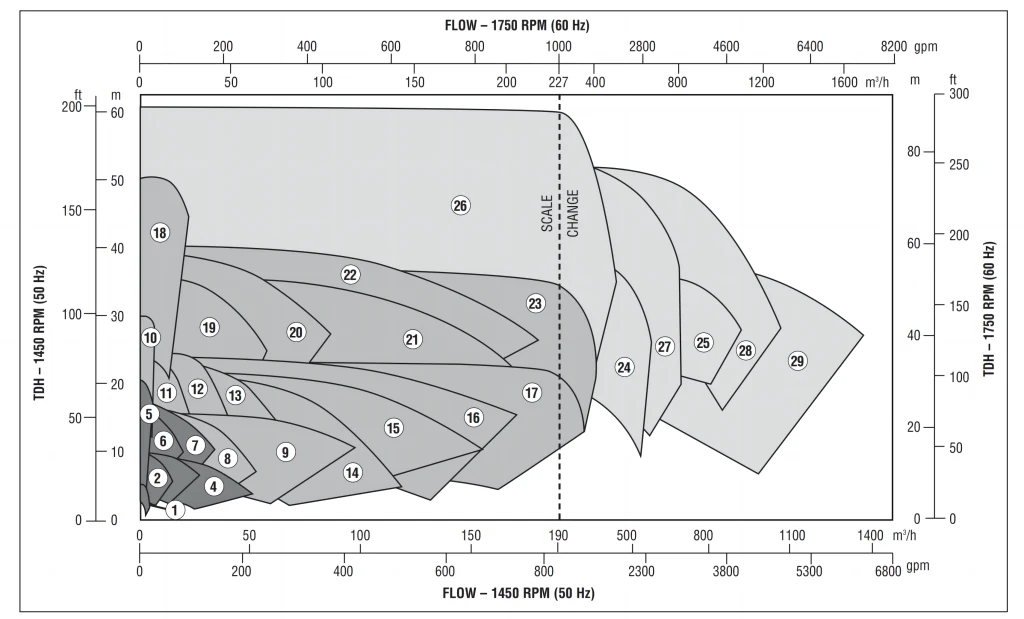

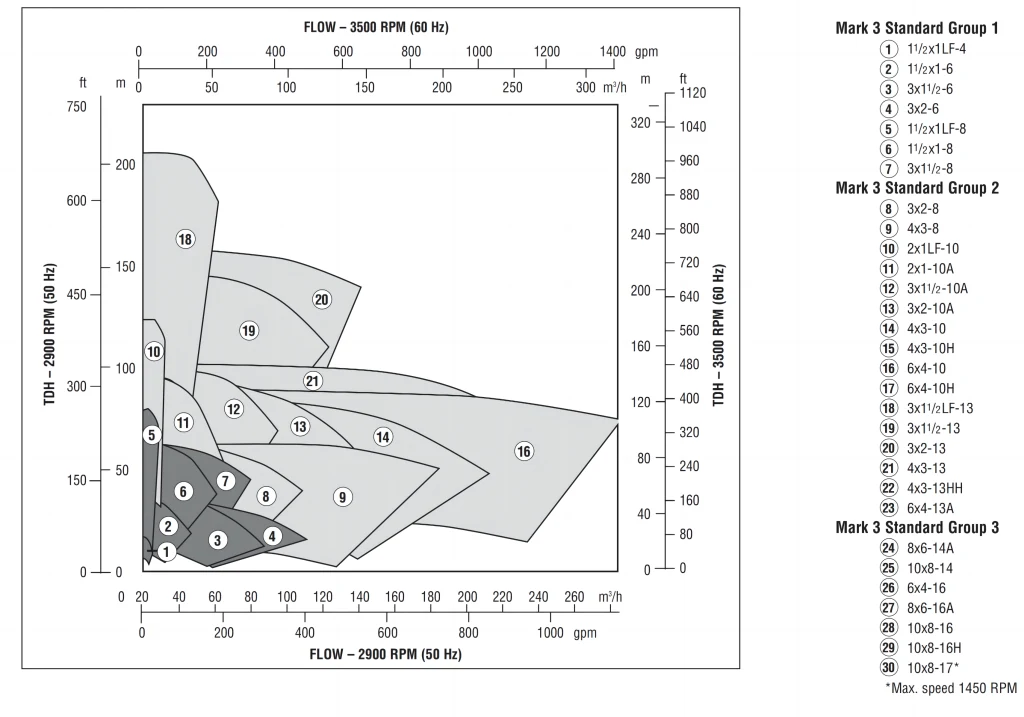

Cobertura de referencia D Mark III
| Grupo D Mark III | Tamaños publicados de referencia | Dato que debe aportar de la Clark 3 |
|---|---|---|
| 1K | 1K1.5×1-6, 1K3×1.5-6, 1K3×2-6, 1K1.5×1-8 y 1K3×1.5-8 | Grupo y tamaño completos de placa o plano |
| 2K | De 2K3×2-8 a 2K6×4-13A, incluidas variantes H y HH documentadas | Grupo, tamaño y sufijos; confirmar la fila específica |
| 3K | De 3K8×6-14A a 3K10×8-17 | Grupo y tamaño, junto con las interfaces de montaje |
La tabla describe cobertura D Mark III y no asigna automáticamente un grupo a cualquier Clark 3. Los intervalos remiten a filas publicadas, no a todas las combinaciones posibles. Conserve el orden del tamaño tal como aparece en la placa; no lo reescriba con la convención utilizada por otra familia.
Diseño, sellado y materiales
El programa D Mark III utiliza impulsor de álabes inversos con ajuste externo y acceso posterior para mantenimiento. Sus opciones de alojamiento de sello se identifican como CBS, CBL, FMS y FML. La consulta debe indicar la disposición instalada de empaquetadura o sello mecánico, el lavado y las restricciones del proceso para revisar la cámara correspondiente.
Los materiales documentados del programa incluyen CF8M, CD4MCu, CN7M, WCB, Hastelloy B/C, níquel, titanio y aleación de zirconio. La elección se realiza por componente y servicio: aporte composición, concentración, temperatura, densidad, viscosidad y sólidos. El nombre de una aleación no confirma por sí solo aptitud química en todas las condiciones.
Referencias hidráulicas: solo para identificación
Estos ejemplos identifican piezas YSM y referencias del patrón Durco Mark 3. Los números propios Summit Clark 3 se cruzan bajo consulta; no deben sustituirse directamente por los de la tabla.
| Tamaño D Mark III | Pieza | Referencia YSM | Patrón Durco Mark 3 |
|---|---|---|---|
| 1K1.5×1-6 | Carcasa | DKA100 | DY50772 |
| 1K1.5×1-6 | Impulsor | DKA3 | MY50798A62 |
| 2K3×2-8 | Carcasa | DAF100 | DY46070A |
| 2K3×2-8 | Impulsor | DAF3 | MY46066A82 |
Las referencias se utilizan para identificar piezas no OEM fabricadas por YSM. La revisión confirma posición, dimensiones de ajuste, material y configuración antes de definir el suministro.
Qué comprobar en un cambio de bomba
- Montaje: posiciones de bridas, apoyos, altura del eje y estado de la base.
- Accionamiento: extensión del eje, chavetero, acoplamiento, guardas, potencia y velocidad del motor.
- Servicio: caudal mínimo, nominal y máximo, altura y condiciones de succión.
- Configuración actual: impulsor recortado, cambios de sello, materiales y elementos que se conservarán.
- Alcance: bomba completa, extremo hidráulico o piezas, con referencias y cantidades.
Documentación para su revisión
Curva y punto de trabajo
Indique caudal, altura, velocidad, líquido y diámetro de impulsor para solicitar la curva, potencia absorbida, eficiencia y NPSH del tamaño propuesto.
Plano y modelo CAD
Solicite el plano dimensional y confirme la disponibilidad de STEP o DWG para la configuración requerida antes de cerrar el diseño.
02 · Condiciones de servicio
Aplicaciones y condiciones de trabajo
Compruebe las condiciones del servicio antes de fijar el material, el sello y el tamaño de la bomba.
Reemplazo de una bomba Clark 3
La comparación parte del equipo instalado y del alcance que se quiere conservar. Revise posiciones de bridas, apoyos, altura del eje y acoplamiento junto con el caudal y la altura actuales.
Mantenimiento del extremo hidráulico
Para carcasas e impulsores, aporte la referencia Summit y las dimensiones de ajuste. Las referencias Durco de la tabla ayudan a identificar el patrón, pero no acreditan por sí solas el cruce con Clark 3.
Revisión de sello y cámara
El programa documenta las cámaras CBS, CBL, FMS y FML. Identifique sello mecánico o empaquetadura, lavado y condiciones del proceso para revisar la disposición correspondiente.
Servicio modificado desde la instalación
Si cambió el líquido o se recortó el impulsor, aporte la configuración actual y el nuevo punto de operación. El material y la curva propuestos deben reflejar esos cambios.
03 · Decisiones de ingeniería
Preguntas para seleccionar y mantener el equipo
¿Una Clark 3 Group 2 queda aprobada como D Mark III 2K?
No se confirma por el nombre del grupo. La cobertura D Mark III orienta la revisión; la correspondencia con la Clark 3 concreta requiere modelo, tamaño, versión, plano e interfaces del equipo.
¿Sirve este programa para una Summit 2196?
Esta página trata Clark 3 dentro del patrón Durco Mark 3 y del programa D Mark III. La Summit 2196 se revisa en el programa G196 y no debe cruzarse usando esta tabla.
¿Puede mantenerse la base, la tubería y el motor?
Se comparan las posiciones de montaje y las interfaces del eje y acoplamiento. La decisión depende de las dimensiones, del estado de los elementos y de la potencia y velocidad necesarias para la selección hidráulica.
¿Cómo solicito un sello para la configuración propuesta?
Identifique la cámara instalada, el arreglo actual de sello o empaquetadura y las conexiones de lavado. Añada composición, concentración, temperatura y sólidos del líquido para definir el sello con la propuesta.
¿El reemplazo ofrecerá exactamente la curva original?
Debe seleccionarse para el servicio actual. Envíe curva, velocidad y diámetro del impulsor si están disponibles, además de caudal y altura. Un impulsor recortado o un proceso modificado requieren revisar la configuración ofrecida.
¿Una referencia Durco basta para comprar una pieza Clark 3?
Sirve como referencia del patrón. Aporte también el número Summit, el plano o las medidas para confirmar posición, dimensiones de ajuste, material y correspondencia de la pieza YSM.
04 · Fabricación y verificación
Calidad y documentos del suministro
Materiales y fabricación
Defina los componentes mojados, aleación y documentos de material requeridos. La revisión distingue carcasa, impulsor, eje, camisa y elementos del sello.
Inspección y pruebas
YSM contempla verificación de material, prueba hidráulica de piezas a presión y equilibrado del impulsor; para bombas completas, pruebas de rendimiento en banco. El alcance y los registros se confirman en la propuesta.
Requisitos normativos
Indique si el proyecto exige CE, ATEX, documentación ISO 9001 u otra condición. La aplicabilidad y los documentos deben confirmarse para el suministro concreto; esta página no declara esas certificaciones.
Referencia de reemplazo y alcance
Las bombas y piezas YSM son productos no OEM. Summit Clark 3 y Durco Mark 3 se mencionan como equipos y patrones de referencia. La cobertura D Mark III no acredita una correspondencia universal de grupos ni sustituye la revisión del plano y de la pieza concreta. Este programa no utiliza el cruce Summit 2196 / G196.
