Bomba YSM G196 LF para Goulds LF 3196 en servicios de bajo caudal
Compare una hidráulica LF específica cuando su proceso necesita poco caudal frente a una altura elevada.
- Tres tamaños LF identificados por carcasa e impulsor
- Resumen de selección STX y MTX
- Curva LF y configuración de montaje revisadas por separado
IDENTIFICACIÓN Y ALCANCEbajo caudal de reemplazo para Goulds LF 3196 (YSM G196 LF)
La YSM G196 LF es un programa no OEM para el patrón Goulds LF 3196. La correspondencia exige el tamaño LF y las interfaces de la configuración instalada. Las referencias MTX/LTX no acreditan un montaje LTX universal. Los nombres Goulds y LF 3196 se usan como identificación y no implican afiliación ni autorización.
Solicitar fotografía y plano →01 · Selección e ingeniería
Datos técnicos y documentación
Esta página identifica tres tamaños LF y sus referencias; no publica máximos de caudal o altura sin una curva específica. El resumen utiliza STX y MTX. La agrupación MTX/LTX de algunas referencias de piezas no confirma el montaje de una LF en cualquier bastidor LTX.
| Parámetro | Dato de referencia y alcance |
|---|---|
| Tamaños LF documentados | 3: 1×1.5-8LF, 1×2-10LF y 1.5×3-13LF |
| Bastidores del resumen de selección | STX y MTX; la agrupación de piezas MTX/LTX requiere verificar el montaje LTX |
| Impulsor | Hidráulica de bajo caudal con ajuste externo |
| Cámaras de sello | Estándar, ampliada o cónica; opción de caja de empaquetadura |
| Materiales del programa | WCB, CF8M, CD4MCu, CN7M, Monel, níquel, Hastelloy B y C, titanio y aleación de zirconio; confirmar por pieza |
| Datos de rendimiento | Selección mediante curva LF del tamaño, velocidad y diámetro de impulsor propuestos |
Una hidráulica específica para bajo caudal
La YSM G196 LF pertenece a la serie G196 y sigue el patrón dimensional de Goulds LF 3196. Se estudia cuando un servicio de inyección, reflujo o transferencia de lotes pequeños exige un caudal reducido respecto a la altura necesaria. La elección debe contrastarse con la curva de la variante LF y su intervalo de funcionamiento.
Tamaños y referencias del extremo hidráulico
| Tamaño | Bastidor de selección | Carcasa YSM / referencia OEM | Impulsor YSM / referencia OEM |
|---|---|---|---|
| 1×1.5-8LF | STX | GYB100 / D06628A | GYB3 / C03394A |
| 1×2-10LF | MTX; verificar configuración | GYC100 / D06638A | GYC3 / C03488A |
| 1.5×3-13LF | MTX; verificar configuración | GYD100 / D06544 | GYD3 / 0C03393A |
El resumen de la gama identifica STX y MTX; la tabla de piezas agrupa las dos últimas filas como MTX/LTX. Esa agrupación de referencias no confirma por sí sola el montaje de una bomba LF en cualquier bastidor LTX. Para una instalación LTX, incluya placa y plano antes de definir el conjunto. Las referencias OEM se muestran únicamente para identificar piezas no OEM fabricadas por YSM.
Diseño y opciones
El impulsor de bajo caudal admite ajuste externo. El programa LF utiliza conjuntos de rodamientos de la familia G196: STX para el tamaño de 8 in y MTX para los de 10 y 13 in en el resumen de selección. Esta relación ayuda a identificar piezas comunes; carcasa e impulsor deben conservar su referencia LF.
Las opciones documentadas incluyen cámaras de sello de diámetro estándar, ampliado o cónico y caja de empaquetadura. El programa de materiales comprende WCB, CF8M (316 inoxidable), CD4MCu, CN7M (Alloy 20), Monel, níquel, Hastelloy B y C, titanio y aleación de zirconio. Confirme el material de cada pieza mojada y su combinación con el sello según líquido, concentración y temperatura.
Qué debe definir la consulta
- Caudal mínimo, nominal y máximo, con unidades, y altura total requerida.
- Composición del líquido, concentración, temperatura, densidad y viscosidad; sólidos y presión de vapor cuando correspondan.
- NPSH disponible o datos del depósito y de la tubería de succión.
- Modelo LF completo, tamaño, bastidor, número de serie y plano de la bomba instalada.
- Materiales, sello, lavado del sello y alimentación del motor.
YSM suministra productos no OEM. Los nombres Goulds y LF 3196 identifican la aplicación de reemplazo y no implican afiliación ni autorización del titular.
Documentación para su revisión
Curva y punto de trabajo
Indique caudal, altura, velocidad, líquido y diámetro de impulsor para solicitar la curva, potencia absorbida, eficiencia y NPSH del tamaño propuesto.

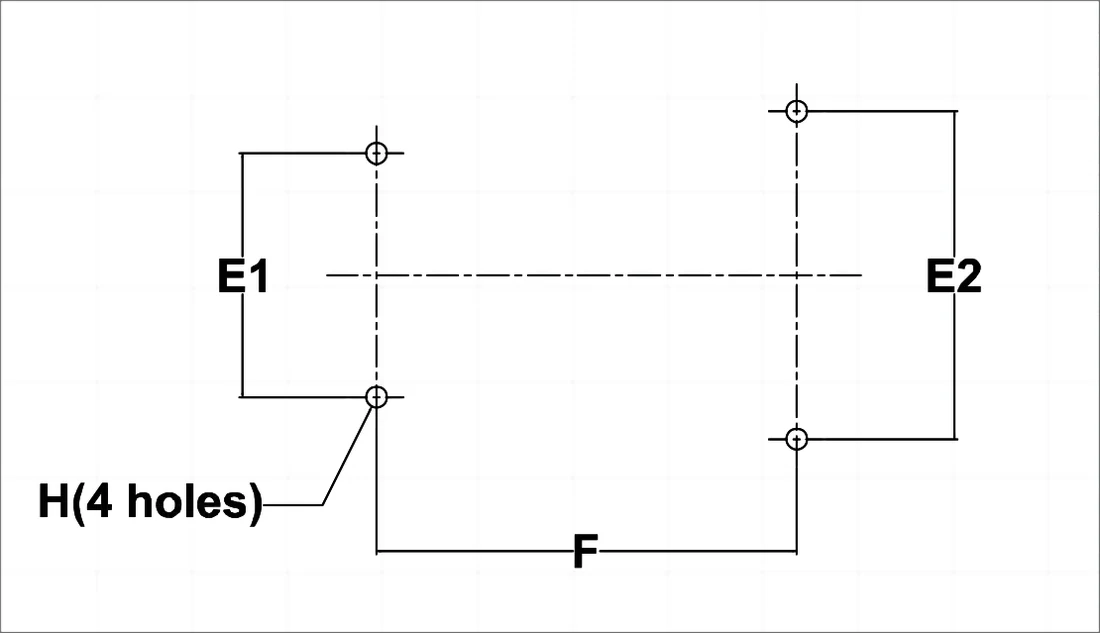

Plano y modelo CAD
Solicite el plano dimensional y confirme la disponibilidad de STEP o DWG para la configuración requerida antes de cerrar el diseño.
02 · Condiciones de servicio
Aplicaciones y condiciones de trabajo
Compruebe las condiciones del servicio antes de fijar el material, el sello y el tamaño de la bomba.
Inyección de líquidos de proceso
La G196 LF se estudia cuando el servicio exige un caudal reducido y una altura relativamente elevada. Indique el intervalo de caudal y las condiciones del sistema; la selección de una bomba centrífuga no define por sí sola la precisión de dosificación.
Circuitos de reflujo
Para revisar un circuito de reflujo, aporte caudal mínimo, nominal y máximo, altura total, temperatura y datos de succión. La curva debe ser de la variante LF, con la velocidad y el diámetro de impulsor propuestos.
Transferencia de lotes pequeños
Describa el líquido, el caudal requerido durante la transferencia y las condiciones del depósito. Se revisan la hidráulica LF, el material de las piezas mojadas y el sistema de sellado para esa operación.
03 · Decisiones de ingeniería
Preguntas para seleccionar y mantener el equipo
¿Sirve la curva de una G196 de uso general para seleccionar la LF?
No. La curva debe corresponder a la hidráulica LF, su velocidad y el diámetro del impulsor. Compartir un conjunto de rodamientos no hace equivalentes las curvas de las dos variantes.
¿La G196 LF se monta en cualquier bastidor LTX?
No está confirmado. El resumen de selección identifica STX y MTX, mientras que la tabla de piezas agrupa algunas referencias como MTX/LTX. Una instalación LTX necesita placa, plano e identificación de las interfaces antes de definir el conjunto LF.
¿Qué tamaños LF están documentados?
Se documentan 1×1.5-8LF, 1×2-10LF y 1.5×3-13LF. Conserve el sufijo LF al solicitar carcasa o impulsor y aporte el bastidor de la bomba existente.
¿La LF ofrece una precisión de dosificación definida?
La variante se evalúa para bajo caudal, pero el control y la precisión de dosificación dependen del sistema. No se publica una precisión de dosificación para esta bomba centrífuga.
¿Qué información hace falta para elegir material y sello?
Indique composición, concentración, temperatura, densidad, viscosidad y sólidos. Añada las condiciones de succión y el lavado del sello. El material de cada pieza mojada debe comprobarse junto con la cámara, el sello y sus elastómeros.
¿Qué debo solicitar junto con una propuesta G196 LF?
Pida la curva de la hidráulica LF propuesta y un plano de conjunto que identifique tamaño y bastidor. Para reemplazar una Goulds LF 3196, compare bridas, altura del eje, base, acoplamiento y sello; para repuestos, confirme la referencia LF exacta.
04 · Fabricación y verificación
Calidad y documentos del suministro
Materiales y fabricación
Defina los componentes mojados, aleación y documentos de material requeridos. La revisión distingue carcasa, impulsor, eje, camisa y elementos del sello.
Inspección y pruebas
YSM contempla verificación de material, prueba hidráulica de piezas a presión y equilibrado del impulsor; para bombas completas, pruebas de rendimiento en banco. El alcance y los registros se confirman en la propuesta.
Requisitos normativos
Indique si el proyecto exige CE, ATEX, documentación ISO 9001 u otra condición. La aplicabilidad y los documentos deben confirmarse para el suministro concreto; esta página no declara esas certificaciones.
Referencia de reemplazo y alcance
La YSM G196 LF es un programa no OEM para el patrón Goulds LF 3196. La correspondencia exige el tamaño LF y las interfaces de la configuración instalada. Las referencias MTX/LTX no acreditan un montaje LTX universal. Los nombres Goulds y LF 3196 se usan como identificación y no implican afiliación ni autorización.
