Bomba YSM G196 CV de vórtice para sólidos y reemplazo Goulds CV 3196
Evalúe un impulsor retraído cuando las fibras, los sólidos o el gas arrastrado condicionan la selección de la bomba.
- Impulsor de vórtice fuera del trayecto principal del líquido
- Carcasa e impulsor específicos de la variante CV
- Paso de sólidos y potencia revisados en el tamaño propuesto
IDENTIFICACIÓN Y ALCANCEBomba no obstruible de reemplazo para Goulds CV 3196 (YSM G196 CV)
Programa YSM no OEM para revisar una Goulds CV 3196 del mismo tamaño y bastidor. La carcasa y el impulsor son específicos CV; deben verificarse las interfaces y las condiciones de proceso. Los nombres Goulds y CV 3196 identifican la aplicación y no implican afiliación ni autorización del fabricante original.
Solicitar fotografía y plano →01 · Selección e ingeniería
Datos técnicos y documentación
La configuración CV debe compararse con los sólidos y el punto de trabajo reales. No se publica un diámetro de paso, contenido de gas admisible ni rendimiento universal. La curva, la potencia absorbida y la capacidad de paso se comprueban para el tamaño concreto; los componentes CV no se deducen de la G196 general.
| Parámetro | Dato de referencia y alcance |
|---|---|
| Diseño hidráulico | Impulsor retraído de vórtice y carcasa específica CV |
| Conjunto de rodamientos | Familia G196; verificar piezas por bastidor |
| Condiciones de selección | Sólidos, fibras, cristales o gas arrastrado; admisión revisada por tamaño |
| Opciones de sellado | Cámara estándar, ampliada o cónica; caja de empaquetadura |
| Materiales del programa | WCB, CF8M, CD4MCu, CN7M, Monel, níquel, Hastelloy B y C, titanio y aleación de zirconio; confirmar por servicio |
| Datos de rendimiento | Curva y potencia absorbida del tamaño CV propuesto |
G196 CV: paso de sólidos con impulsor retraído
La G196 CV incorpora un impulsor de vórtice situado fuera del trayecto principal del líquido. La carcasa y el impulsor corresponden al patrón CV 3196, con conjunto de rodamientos de la familia G196. Se evalúa para corrientes en las que fibras, sólidos alargados, cristales o gas arrastrado condicionan la selección hidráulica.
Características para comparar
| Elemento | Configuración G196 CV |
|---|---|
| Diseño | Impulsor retraído de vórtice; carcasa específica CV |
| Referencia de reemplazo | Goulds CV 3196 del mismo tamaño y bastidor, con revisión dimensional |
| Conjunto de rodamientos | Familia G196; verificar piezas por bastidor |
| Sellado | Cámara estándar, ampliada o cónica; caja de empaquetadura |
| Datos que definen la selección | Caudal, altura, propiedades del líquido, descripción de sólidos y succión |
Describir el líquido antes de elegir el paso
Para pulpas fibrosas, aguas de proceso o suspensiones de cristales, indique concentración de sólidos, dimensión máxima y distribución de tamaños. Añada longitud de fibras, forma y dureza de partículas, presencia de gas y sensibilidad del producto al esfuerzo cortante. El diseño de vórtice es una opción para estas condiciones, pero la capacidad de paso se comprueba en el tamaño concreto.
La selección también considera la eficiencia: el vórtice transmite energía al líquido con una interacción distinta a la de un impulsor abierto. Conviene comparar la curva y la potencia absorbida en el punto requerido, además de comprobar el manejo de sólidos.
Materiales y repuestos
El programa de materiales mojados incluye WCB, CF8M (316 inoxidable), CD4MCu, CN7M (Alloy 20), Monel, níquel, Hastelloy B y C, titanio y aleación de zirconio. En suspensiones abrasivas, la revisión debe considerar desgaste y corrosión conjuntamente; especifique la composición del líquido y las características de las partículas.
El bastidor, alojamiento de rodamientos, eje y camisa pertenecen al programa G196. La carcasa y el impulsor retraído son específicos CV: no use una referencia de impulsor G196 de uso general como sustituto sin revisión. La consulta debe indicar posición de la pieza, tamaño, bastidor, material y referencia existente.
YSM suministra productos no OEM. Goulds y CV 3196 se citan para identificar la aplicación; no implican afiliación ni autorización del fabricante original.
Documentación para su revisión
Curva y punto de trabajo
Indique caudal, altura, velocidad, líquido y diámetro de impulsor para solicitar la curva, potencia absorbida, eficiencia y NPSH del tamaño propuesto.

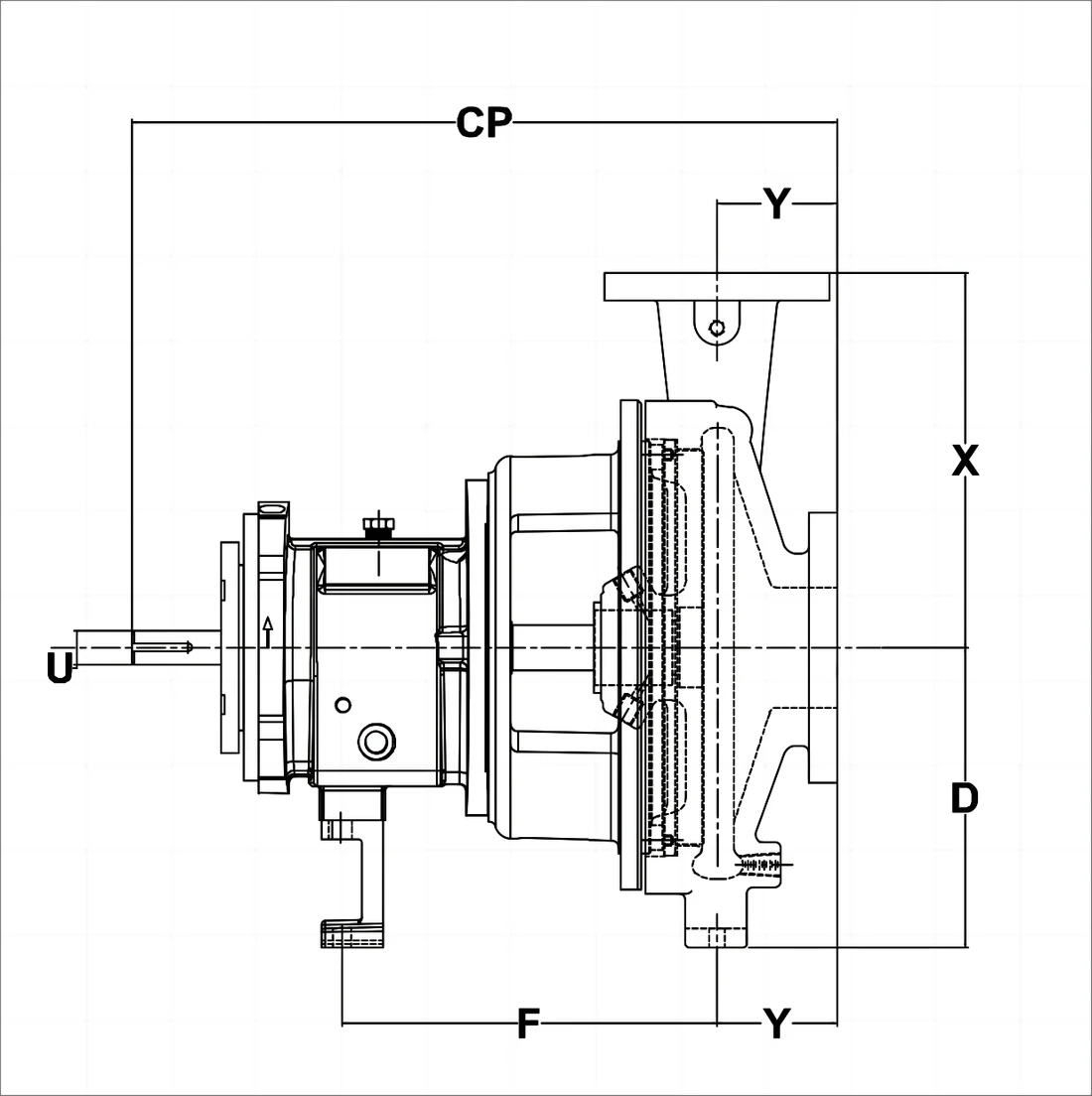

Plano y modelo CAD
Solicite el plano dimensional y confirme la disponibilidad de STEP o DWG para la configuración requerida antes de cerrar el diseño.
02 · Condiciones de servicio
Aplicaciones y condiciones de trabajo
Compruebe las condiciones del servicio antes de fijar el material, el sello y el tamaño de la bomba.
Pulpas fibrosas
Describa concentración, longitud y forma de las fibras, junto con caudal y altura. El impulsor retraído permite estudiar estas corrientes, pero el paso se confirma para el tamaño seleccionado.
Aguas de proceso con sólidos
Indique dimensión máxima, distribución, forma y dureza de partículas y presencia de gas. La revisión combina el comportamiento hidráulico con materiales y sellado; no se garantiza el paso de cualquier sólido.
Suspensiones de cristales
Aporte concentración de sólidos y sensibilidad del producto al esfuerzo cortante. La G196 CV es una opción para evaluar, aunque la integridad de los cristales debe comprobarse para las condiciones del proceso.
Corrientes con desgaste y corrosión
En una suspensión abrasiva, especifique tanto las partículas como la composición y temperatura del líquido. La elección de material debe considerar desgaste y corrosión conjuntamente.
03 · Decisiones de ingeniería
Preguntas para seleccionar y mantener el equipo
¿La denominación no obstruible significa que pasa cualquier sólido?
No. La admisión depende del paso del tamaño propuesto y de la forma, tamaño y concentración de sólidos. La longitud de fibras y la presencia de gas también deben formar parte de la consulta.
¿La G196 CV conserva intactos los cristales o flóculos?
El impulsor retraído permite estudiar corrientes sensibles al esfuerzo cortante. La integridad del producto se evalúa con las condiciones reales; no se garantiza la conservación de todos los cristales o flóculos.
¿Qué curva debo revisar para comparar el consumo de potencia?
Solicite la curva del tamaño CV propuesto, con velocidad y diámetro de impulsor. Compare la potencia absorbida en su caudal y altura, además de la capacidad de paso; el diseño de vórtice no debe seleccionarse solo por el manejo de sólidos.
¿Puedo montar un impulsor G196 general en una CV?
La carcasa y el impulsor retraído son específicos de CV. Aunque existan piezas comunes del conjunto de rodamientos G196, una referencia de impulsor general no sustituye la revisión de la variante CV.
¿Cómo se revisan material y sello con sólidos abrasivos?
Facilite composición y temperatura del líquido, concentración, forma y dureza de las partículas. Estos datos permiten revisar desgaste y corrosión, junto con el material mojado, la cámara y la configuración del sello.
¿Qué datos identifican una Goulds CV 3196 para reemplazo?
Envíe la placa con la variante CV, tamaño y bastidor y el plano de conjunto. Para conservar las conexiones se comparan bridas, altura del eje, base, acoplamiento y sello. Para piezas, añada posición, material y referencia existente.
04 · Fabricación y verificación
Calidad y documentos del suministro
Materiales y fabricación
Defina los componentes mojados, aleación y documentos de material requeridos. La revisión distingue carcasa, impulsor, eje, camisa y elementos del sello.
Inspección y pruebas
YSM contempla verificación de material, prueba hidráulica de piezas a presión y equilibrado del impulsor; para bombas completas, pruebas de rendimiento en banco. El alcance y los registros se confirman en la propuesta.
Requisitos normativos
Indique si el proyecto exige CE, ATEX, documentación ISO 9001 u otra condición. La aplicabilidad y los documentos deben confirmarse para el suministro concreto; esta página no declara esas certificaciones.
Referencia de reemplazo y alcance
Programa YSM no OEM para revisar una Goulds CV 3196 del mismo tamaño y bastidor. La carcasa y el impulsor son específicos CV; deben verificarse las interfaces y las condiciones de proceso. Los nombres Goulds y CV 3196 identifican la aplicación y no implican afiliación ni autorización del fabricante original.
