Ficha de referencia
Datos publicados y condiciones de selección. No sustituye una curva validada ni un plano de fabricación.
YSM · Bombas y repuestos de proceso
Bomba YSM D Mark III LF para bajo caudal y reemplazo Durco Mark 3 Lo-Flo
Revise una hidráulica de bajo caudal con cuatro tamaños LF y referencias de carcasa e impulsor identificadas.
- Cuatro tamaños LF en Group 1 y Group 2
- Impulsor de álabes inversos con ajuste externo
- Sin tamaño LF Group 3 en el programa documentado
IDENTIFICACIÓN Y ALCANCEbajo caudal de reemplazo para Durco Mark 3 Lo-Flo (YSM D Mark III LF)
La YSM D Mark III LF se revisa como producto no OEM para Durco Mark 3 Lo-Flo del tamaño y grupo correspondientes. Carcasa, impulsor y tapa requieren identificar la variante LF. Las referencias OEM sirven solo para comparar piezas; los nombres Durco y Mark 3 no implican afiliación ni autorización de sus titulares.
Solicitar fotografía y plano →01 · Selección e ingeniería
Datos técnicos y documentación
La gama documentada comprende cuatro tamaños LF. No se añaden máximos de caudal o altura sin curva específica, ni se trasladan los máximos de la D Mark III general. El tamaño, grupo, velocidad y diámetro del impulsor deben corresponder a la variante LF propuesta.
| Parámetro | Dato de referencia y alcance |
|---|---|
| Tamaños LF documentados | 4 tamaños en Group 1 y Group 2 |
| Grupo y alcance | Group 1 (1K) y Group 2 (2K); no hay Group 3 LF documentado |
| Tamaños Group 1 | 1K1.5×1LF-4 y 1K1.5×1LF-8 |
| Tamaños Group 2 | 2K2×1LF-10 y 2K3×1.5LF-13 |
| Impulsor | Álabes inversos; holgura ajustable externamente respecto a la tapa posterior |
| Opciones de sellado | CBS, CBL, FMS y FML; caja de empaquetadura |
| Rendimiento | Según curva específica LF, velocidad y diámetro del impulsor |
D Mark III LF para servicios de bajo caudal
La variante LF utiliza una hidráulica específica para combinar caudal reducido con una altura relativamente elevada. Dentro de la serie D Mark III, comparte los conjuntos de rodamientos Group 1 y Group 2 con la versión de uso general. El programa de reemplazo sigue el patrón Durco Mark 3 de bajo caudal; la identificación debe conservar el sufijo LF.
Cuatro tamaños LF documentados
| Grupo | Tamaño | Carcasa YSM / OEM | Impulsor YSM / OEM |
|---|---|---|---|
| Group 1 (1K) | 1K1.5×1LF-4 | DYA100 / BY40035AI | DYA3 / MY55565A40 |
| Group 1 (1K) | 1K1.5×1LF-8 | DYB100 / BY40035AU | DYB3 / MY55575A82 |
| Group 2 (2K) | 2K2×1LF-10 | DYC100 / BY40035AV | DYC3 / MY55574A100 |
| Group 2 (2K) | 2K3×1.5LF-13 | DYD100 / BY40035AW | DYD3 / MY55573A130 |
El programa actual no incluye un tamaño LF de Group 3. La nomenclatura se lee como prefijo de grupo + succión × descarga − diámetro nominal del impulsor. Las referencias OEM se emplean para identificar las piezas; el suministro YSM es no OEM.
Ajuste, sellado y materiales
El impulsor de álabes inversos ajusta su holgura respecto a la tapa posterior. El ajuste se realiza externamente desde el alojamiento de rodamientos y no depende de la posición de la carcasa desmontable. Los conjuntos de potencia comparten alojamiento, adaptador, eje y camisa con la D Mark III del grupo correspondiente.
Las opciones de cámara de sello son CBS, CBL, FMS y FML, además de caja de empaquetadura. El programa de materiales incluye WCB, CF8M (316 inoxidable), CD4MCu, CN7M (Alloy 20), Monel, níquel, Hastelloy B y C, titanio y aleación de zirconio. La configuración debe especificar por separado el material mojado, el sello y sus condiciones de lavado.
Revisión hidráulica y dimensional
Para inyección, reflujo o transferencia de pequeños lotes, facilite el caudal mínimo, nominal y máximo, además de la altura total. Incluya composición, temperatura, densidad, viscosidad, sólidos y succión. La selección se confirma con la curva específica LF, velocidad y diámetro del impulsor.
Si se conserva una instalación Durco Mark 3 Lo-Flo, identifique tamaño y grupo, número de serie y referencias existentes. El plano permite comparar base, posiciones de bridas, altura de acoplamiento y sello. Compartir un grupo con la bomba general no sustituye la revisión de la carcasa y del impulsor LF.
Documentación para su revisión
Curva y punto de trabajo
Indique caudal, altura, velocidad, líquido y diámetro de impulsor para solicitar la curva, potencia absorbida, eficiencia y NPSH del tamaño propuesto.

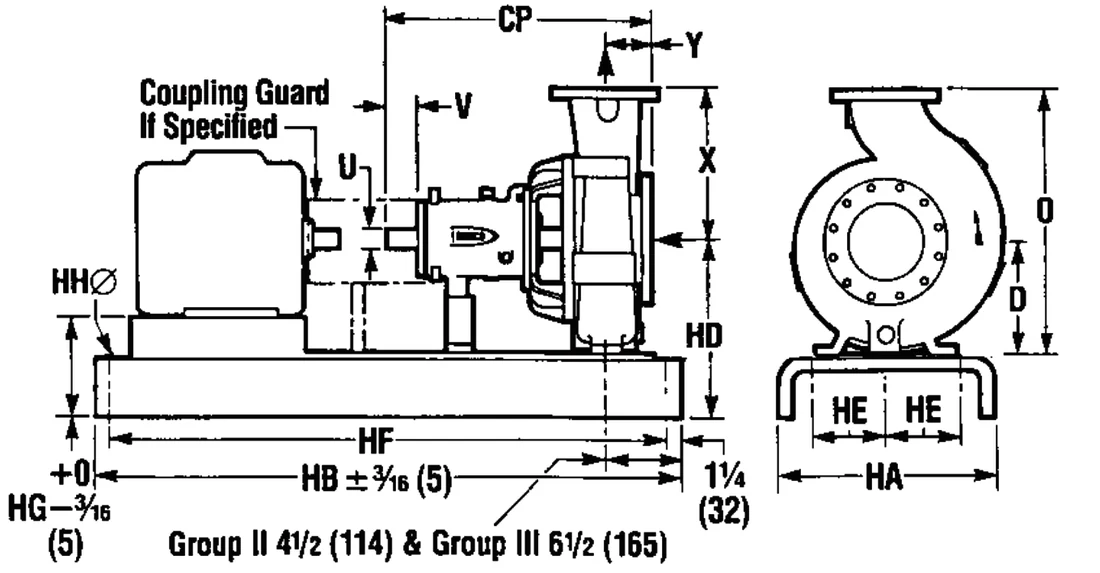

Plano y modelo CAD
Solicite el plano dimensional y confirme la disponibilidad de STEP o DWG para la configuración requerida antes de cerrar el diseño.
02 · Condiciones de servicio
Aplicaciones y condiciones de trabajo
Compruebe las condiciones del servicio antes de fijar el material, el sello y el tamaño de la bomba.
Inyección de bajo caudal
Facilite caudal mínimo, nominal y máximo y altura total. La variante LF se evalúa cuando el servicio requiere una hidráulica específica; el funcionamiento del sistema de inyección debe revisarse junto con la selección.
Reflujo de líquidos de proceso
Describa el líquido, temperatura, densidad, viscosidad, sólidos y succión. La curva LF y las condiciones del sello permiten revisar la propuesta para el circuito.
Transferencia de pequeños lotes
La combinación de caudal reducido y altura requerida dirige la comparación con la variante LF. Indique las condiciones reales del depósito y de operación para seleccionar tamaño, materiales y sellado.
Mantenimiento de Durco Mark 3 Lo-Flo
Conserve grupo, tamaño y sufijo LF al identificar una bomba o pieza. La carcasa, el impulsor y la tapa deben revisarse aunque el conjunto de potencia comparta piezas con la versión general.
03 · Decisiones de ingeniería
Preguntas para seleccionar y mantener el equipo
¿Existe una D Mark III LF de Group 3?
No figura en el programa documentado. Los cuatro tamaños LF se reparten entre Group 1 y Group 2; una designación distinta necesita una revisión específica.
¿Basta con estrangular una bomba de uso general?
Primero compare el punto requerido y el intervalo de funcionamiento con las curvas disponibles. La LF se evalúa cuando el proceso combina bajo caudal con una altura que requiere una hidráulica específica.
¿Puedo convertir una bomba general cambiando solo el impulsor?
No debe suponerse. Para pedir un impulsor LF se revisan modelo completo, grupo, tamaño, carcasa, tapa y configuración instalada. Compartir conjunto de rodamientos no confirma una conversión hidráulica.
¿La retirada de la carcasa cambia el ajuste del impulsor LF?
El impulsor de álabes inversos ajusta la holgura respecto a la tapa posterior desde el alojamiento de rodamientos. Ese ajuste no depende de la posición de la carcasa desmontable.
¿Cómo se elige el sello y el material mojado?
Indique composición, temperatura, viscosidad, sólidos y condiciones de succión, además del lavado del sello. Las cámaras CBS, CBL, FMS y FML y la opción de empaquetadura requieren definir su combinación con el material y el servicio.
¿Qué documentos debo aportar para reemplazar una Lo-Flo?
Prepare placa con grupo y tamaño LF, número de serie, referencias de piezas y plano. La curva debe identificar velocidad y diámetro de impulsor; el plano permite comparar base, bridas, altura de acoplamiento y sello.
04 · Fabricación y verificación
Calidad y documentos del suministro
Materiales y fabricación
Defina los componentes mojados, aleación y documentos de material requeridos. La revisión distingue carcasa, impulsor, eje, camisa y elementos del sello.
Inspección y pruebas
YSM contempla verificación de material, prueba hidráulica de piezas a presión y equilibrado del impulsor; para bombas completas, pruebas de rendimiento en banco. El alcance y los registros se confirman en la propuesta.
Requisitos normativos
Indique si el proyecto exige CE, ATEX, documentación ISO 9001 u otra condición. La aplicabilidad y los documentos deben confirmarse para el suministro concreto; esta página no declara esas certificaciones.
Referencia de reemplazo y alcance
La YSM D Mark III LF se revisa como producto no OEM para Durco Mark 3 Lo-Flo del tamaño y grupo correspondientes. Carcasa, impulsor y tapa requieren identificar la variante LF. Las referencias OEM sirven solo para comparar piezas; los nombres Durco y Mark 3 no implican afiliación ni autorización de sus titulares.
Conocer fabricación y control → · Proceso de revisión y suministro →
05 · Su equipo y su proyecto
Solicitar cotización o revisión técnica
Seleccione el alcance y complete los datos disponibles. La solicitud se guarda con una referencia para el seguimiento; las fotografías y planos se pueden enviar después por correo o WhatsApp.
YSM fabrica bombas y repuestos no OEM. Las marcas y referencias citadas pertenecen a sus titulares y sirven para identificar el equipo; no implican afiliación ni autorización. La compatibilidad se verifica para cada configuración.
