YSM · Bombas y repuestos de proceso
Bomba AC ISO 5199 / ISO 2858 para líquidos de proceso
Defina una bomba monoetapa AC con hidráulica, materiales y sellado revisados para el líquido y las dimensiones de su instalación.
- Diseño EN ISO 5199 y patrón dimensional ISO 2858
- Configuración modular según tamaño
- Sello dinámico, mecánico o empaquetadura a seleccionar
01 · Selección e ingeniería
Datos técnicos y documentación
Los máximos publicados describen el alcance de la familia AC y no un punto simultáneo. El caudal y la altura se comprueban juntos en la curva del tamaño seleccionado; presión, temperatura, materiales y sellado deben corresponder al mismo conjunto y al líquido real.
| Parámetro | Dato de referencia y alcance |
|---|---|
| Caudal máximo de familia | Hasta 11 000 m³/h; sujeto a curva y configuración |
| Altura máxima de familia | Hasta 160 m; no simultánea con los demás máximos |
| Presión de referencia | 16 / 25 bar, según material y tamaño |
| Temperatura máxima de familia | Hasta 180 °C; confirmar el conjunto seleccionado |
| Referencias de diseño y dimensiones | EN ISO 5199; EN 22858 (ISO 2858) |
| Opciones de sellado | Sello dinámico, sello mecánico o empaquetadura, según servicio |

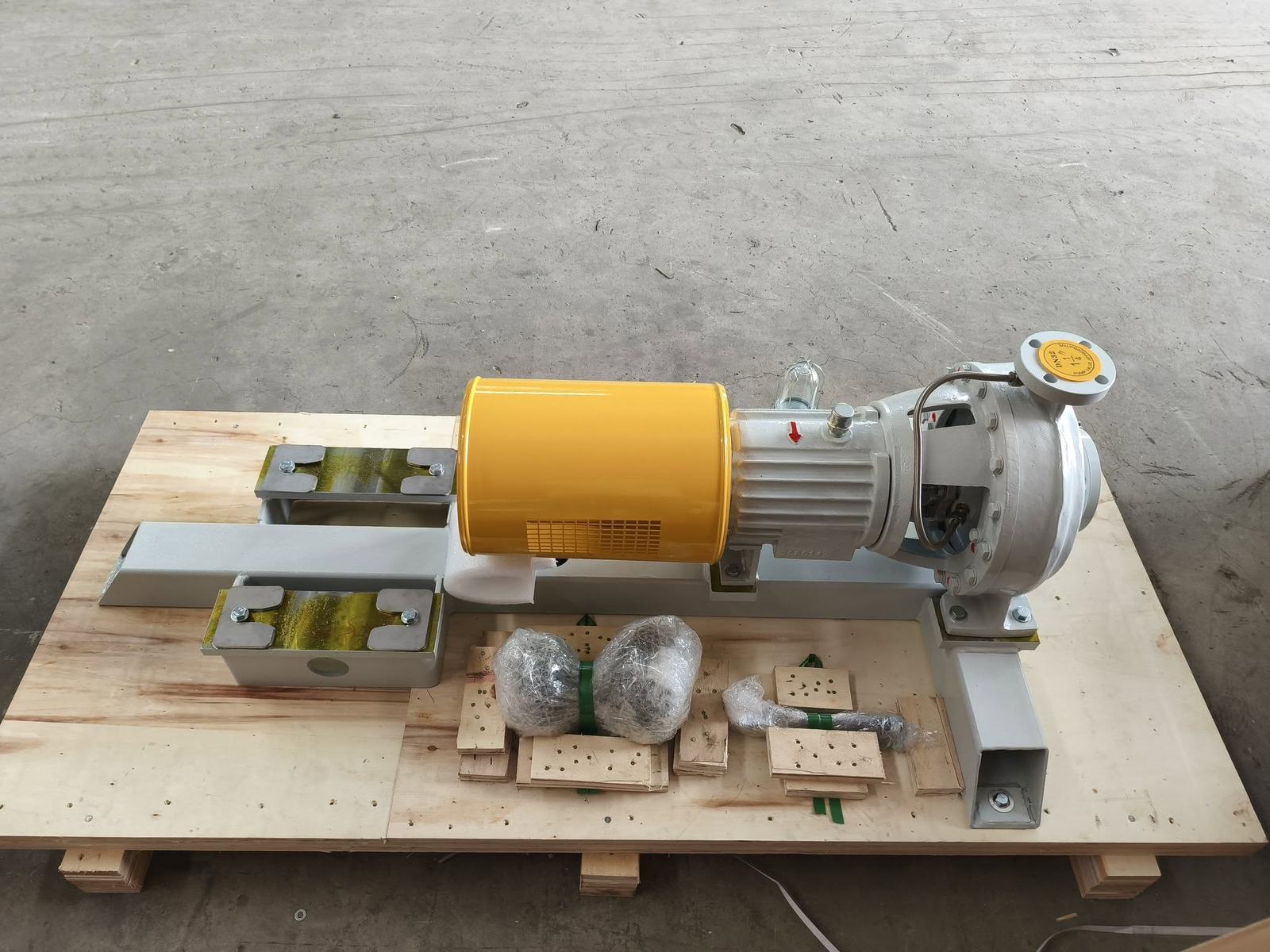

Bomba AC para líquidos de proceso
La AC reúne una configuración monoetapa, componentes modulares y distintas opciones de sellado para la transferencia de líquidos de proceso. La documentación YSM identifica EN ISO 5199 como referencia de diseño y EN 22858 (ISO 2858) como patrón dimensional. La selección debe precisar el tamaño hidráulico, los materiales y el arreglo de sello que corresponden al líquido y a la instalación.
Su campo de aplicación incluye líquidos limpios o ligeramente contaminados, líquidos viscosos y suspensiones fibrosas. Los servicios con partículas grandes, gas o necesidad de autocebado requieren revisar la configuración concreta; no se deducen únicamente del nombre AC.
Datos de referencia de la familia AC
| Parámetro | Referencia |
|---|---|
| Caudal | Hasta 11 000 m³/h |
| Altura | Hasta 160 m |
| Presión | 16 / 25 bar, según material y tamaño |
| Temperatura | Hasta 180 °C |
| Referencias de diseño | EN ISO 5199; EN 22858 (ISO 2858) |
Estos valores describen el alcance de la familia y no un punto de operación simultáneo. El caudal y la altura solicitados deben comprobarse juntos en la selección, con la temperatura, presión, propiedades del líquido y condiciones de succión reales.
Construcción modular y opciones de sello
La construcción modular permite revisar qué componentes puede compartir una configuración AC con otras de la misma familia. Para solicitar repuestos, indique el tamaño y la identificación completa del equipo: el nombre de la serie no establece por sí solo la referencia de cada pieza.
El catálogo contempla sello dinámico, sellos mecánicos y empaquetadura. La elección depende del servicio y de los recursos disponibles en la instalación. Describa el líquido, la temperatura y el sistema de sellado existente para que la propuesta incluya un arreglo definido, junto con sus conexiones auxiliares cuando correspondan.
Aplicaciones y datos para cotizar
Además de la transferencia general de proceso, la documentación contempla desalación y servicios con viscosidad, fibras o sólidos. Para estos últimos, aporte concentración, tamaño de partículas y presencia de gas; una descripción como «agua de proceso» puede resultar insuficiente para definir la hidráulica.
Envíe caudal y altura, condiciones normales y alternativas, composición del líquido, temperatura y presión de succión. Si se trata de un reemplazo, adjunte placa y plano de instalación con bridas, base y altura del eje. El patrón ISO 2858 sirve como referencia dimensional; la sustitución se confirma comparando la configuración propuesta con el equipo instalado.
Documentación para su revisión
Curva y punto de trabajo
Indique caudal, altura, velocidad, líquido y diámetro de impulsor para solicitar la curva, potencia absorbida, eficiencia y NPSH del tamaño propuesto.
Plano y modelo CAD
Solicite el plano dimensional y confirme la disponibilidad de STEP o DWG para la configuración requerida antes de cerrar el diseño.
02 · Condiciones de servicio
Aplicaciones y condiciones de trabajo
Compruebe las condiciones del servicio antes de fijar el material, el sello y el tamaño de la bomba.
Transferencia de líquidos de proceso
La familia contempla líquidos limpios o ligeramente contaminados. Identifique composición y condiciones de operación para seleccionar tamaño hidráulico, material y sello.
Líquidos viscosos
Incluya viscosidad, densidad y temperatura con el punto caudal-altura. La designación AC no determina por sí sola qué configuración cubre ese fluido.
Suspensiones fibrosas o con sólidos
Describa fibras, concentración, tamaño de partículas y presencia de gas. El paso de sólidos y la hidráulica se revisan para el tamaño propuesto.
Servicios de desalación
La desalación figura en el campo de aplicación documentado. Detalle el líquido, sus condiciones y el punto del proceso para revisar materiales, sellado y selección hidráulica.
03 · Decisiones de ingeniería
Preguntas para seleccionar y mantener el equipo
¿Qué significan las referencias ISO de la AC?
La documentación indica EN ISO 5199 para el diseño y EN 22858 (ISO 2858) para el patrón dimensional. Una edición, ensayo o documento exigido por el proyecto debe incluirse en la solicitud y concretarse en el suministro.
¿Qué sello puede llevar una AC?
El catálogo contempla sello dinámico, sello mecánico y empaquetadura. Aporte el líquido, temperatura y disposición existente para definir el arreglo y sus conexiones auxiliares cuando correspondan.
¿Todas las AC admiten partículas grandes o gas?
Esos servicios requieren revisión por configuración. Indique tamaño y concentración de sólidos, presencia de gas y condiciones de arranque; no hay un paso de sólidos universal publicado para toda la familia.
¿La referencia de 180 °C se aplica a cualquier material o sello?
Es un máximo publicado de familia. La temperatura admisible del conjunto propuesto debe confirmarse junto con el líquido, material, presión y arreglo de sellado.
¿Cómo solicito la curva y el plano de una AC?
Envíe caudal, altura, líquido, temperatura y presión de succión. Para reemplazo, añada placa y plano existente con bridas, base y altura del eje para definir la configuración cuya curva y plano se necesitan.
¿Una AC sustituye directamente otra bomba ISO 2858?
El patrón dimensional sirve de referencia inicial. La sustitución requiere comparar el tamaño y la configuración propuestos con el equipo instalado, incluidas conexiones, montaje, hidráulica y sellado.
04 · Fabricación y verificación
Calidad y documentos del suministro
Materiales y fabricación
Defina los componentes mojados, aleación y documentos de material requeridos. La revisión distingue carcasa, impulsor, eje, camisa y elementos del sello.
Inspección y pruebas
YSM contempla verificación de material, prueba hidráulica de piezas a presión y equilibrado del impulsor; para bombas completas, pruebas de rendimiento en banco. El alcance y los registros se confirman en la propuesta.
Requisitos normativos
Indique si el proyecto exige CE, ATEX, documentación ISO 9001 u otra condición. La aplicabilidad y los documentos deben confirmarse para el suministro concreto; esta página no declara esas certificaciones.
Referencia de reemplazo y alcance
YSM suministra productos no OEM. Las referencias ISO describen el marco documentado de diseño y dimensiones de la AC; no acreditan un reemplazo directo ni la correspondencia de piezas con otra marca. La configuración y las interfaces se verifican para cada instalación.
Conocer fabricación y control → · Proceso de revisión y suministro →
05 · Su equipo y su proyecto
Solicitar cotización o revisión técnica
Seleccione el alcance y complete los datos disponibles. La solicitud se guarda con una referencia para el seguimiento; las fotografías y planos se pueden enviar después por correo o WhatsApp.
YSM fabrica bombas y repuestos no OEM. Las marcas y referencias citadas pertenecen a sus titulares y sirven para identificar el equipo; no implican afiliación ni autorización. La compatibilidad se verifica para cada configuración.
